ダイキンファインテックのPCTFEコーティング(ULSHEED)イメージ

PCTFEコーティング(ULSHEED)

ULSHEEDとは

メタル材料を使用しない、高耐薬・低発塵オリジナルフッ素樹脂コーティングです。
あらゆる面で、一般的なフッ素樹脂耐食コーティング(PFA等)を上回る性能を発揮し、様々なシーンでご使用いただいています。

特長

低金属溶出

金属材料を使用しておらず歩留まりに貢献

※ 検体を塩酸3wt%浸漬、24h、144h経過時にICP-MSにて浸漬液を測定した結果。

塩酸浸漬にして金属溶出量を分析した結果 金属3元素0.1ppb以下
優れた耐食性

従来のコーティング比10倍以上の使用実績

  • 耐透過性に優れたPCTFEを材料に使用したクリーンで耐久性の高いコーティングです。
  • 従来のフッ素コーティングに対し上記の点で優れており、再コーティングも可能です。
  • ウエハ周辺部材等に施工頂き、製品品質・歩留まり向上、ランニングコスト低減にご活用下さい。

金属溶出テスト結果

ULSHEEDからの金属溶出は非常に少ない

単位:ppb
元素 浸漬時間
24h 144h
Al
<0.1 <0.1
Fe <0.1 <0.1
Mi <0.1 <0.1
【試験条件】

検体の塗膜表面に付着している汚れを酸及び超純水にて洗浄後評価した。

浸漬条件
塩酸3wt%、R.T.
検体
石英+ULSHEED
分析方法
ICP質量分析法

薬液透過性試験

ULSHEEDは他のコーティングと比べ薬液透過性が低い為、耐薬品耐久性が高い。

・PFAフィルムとULSHEED(PCTFE)コーティング膜との比較

コーティング膜 イオン透過比較試験

二つのセルの間にULSHEED又はPFA膜を配置し、片側に薬液(塩酸水溶液)を入れ、もう一方のセルには超純水を入れる。
時間経過とともに薬液の塩化物イオンが超純水側に移動する。
この濃度をイオン交換クロマトグラフィーで測定。

PCTFEは2,780時間経過しても塩化物イオンは検出しない。

PFAは236時間で検出、2,780時間で1,000mg/Lの塩化物イオンを検出。

塗装スペック

リンクの表の範囲でコーティングが可能です。範囲外のご要望がございましたらお問合せ下さい。

塗装スペック表

塗装工程

ULSHEEDの塗装工程はリンク先の通りとなります。(専用クリーンルーム内で塗装)

塗装工程

実績例

大手装置メーカー様でご採用、耐久10倍以上の実績

対象製品:φ300㎜バッチ装置ウエハ輸送用石英部品

条件
フッ酸49%、R.T.
プロセス
ダミーウエハの再生

PFA coating ⇒ 3ヶ月で剥離

ULSHEED ⇒ 4年経過、不具合なし

※上記数値は代表値であり、保証値ではありません。

基材材質
石英
膜厚
140μm以上
10倍以上の耐久実績

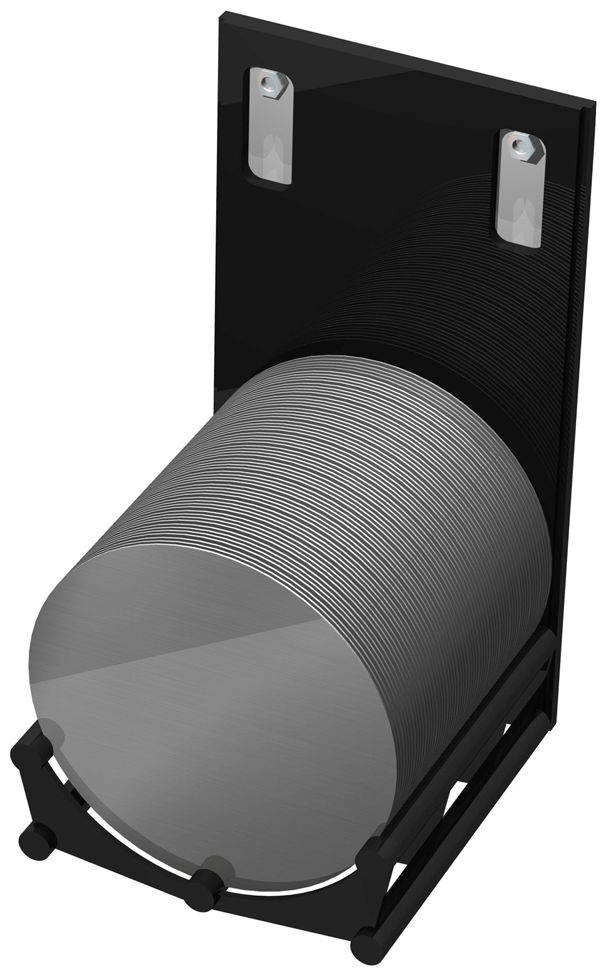

石英リフターへのULSHEEDイメージ図
